· 机制砂选粉机

·  【进料粒度】： ≤5mm 【生产能力】：20-400t/h
应用领域
机制砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、石英砂等
适用物料
河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、建筑垃圾、铁矿、金矿等

产品概述

在环保越来越重视节能环保的趋势下，在大力提倡干法制砂，以取代传统的水洗洗砂机的背景下，自行研制开发了砂石线专用选粉机。

JDD机制砂选粉机节能效果显著，减少粉尘排放，达到了环保要求，分选效果好，石粉含量易于控制，细度调整方便、灵敏、可靠，自动控制能力强，维护、保养、检修方便，结构紧凑，占地面积小，设备投资省，回收期短，是取代传统水洗洗砂机的产品。

与传统选粉机相比，JDD机制砂选粉机具有以下独特的特点。
1、分选效率高：采用螺旋桨撒料盘。既具有撒料作用，又产生上升气流撒料叶面上的物料颗粒沸腾而起，呈分散状态，可使物料颗粒增加分级、分散性能。
2、分选原理 ：突破传统的水洗分选的工作原理，采用重力分级和离心分级双重分级力场，物料在分级室内，在较强的旋流及切向剪切的作用下，物料分散性好且分级强度高，分级效率高，各分选物料都经分级界面分明的选粉区，各部分的选粉条件稳定不变，故分选精度高。

3、操作简便：采用了变频器无极调速，调节主轴转速，细度调节方便，灵敏可靠，且调节范围宽。
4、优化设计了选粉区，提升区的空间范围，提高了分选效率。
5、新设计了旋风筒进风口的蜗牛角，加设了导风板，新研制了旋风筒套筒结构，使得流体阻力减少，提高旋风筒的集尘效率。
6、在机内优化设计了多种防结露装置，抗结露效果好。
7、在机内优化设计了弹性清扫器等多种防结露装置，抗结露效果好。
8、在所有易损部位，均采用新型多级衬板保护，有效地延长了主机寿命。
9、转动系统采用了干油工作站系统，成功解决轴承易损难题。
10、超静定结构的使用，整机基本无振动运行；防尘减振风机的使用，使系统振动降低。
11、粗粉管和细粉管采用双联锁风阀，大大降低了漏风率，克服了以前选粉机扬尘大的缺陷。

工作原理

1、物料由选粉机上部料斗进入选粉机内壳，落到与转子成一体的组合式螺旋桨撒料盘上，在撒料盘的高速旋转作用下向四周撒出，同时受螺旋桨撒料盘叶片产生的上升气流作用向上扬起，在撒料盘螺旋桨叶片上形成物料沸腾。物料中较细的颗粒向上飘起，呈悬浮分散状态，而较粗或较重的物料被撒料盘叶片分散沿筒壁落下，完成 次选粉。

2、撒料盘下方设有导风器，形成涡流，将沿筒壁落下的粗重的物料再次打散，其中的细粉向上扬起，重新回到循环风中，再次分级，粗粉经滴流装置，从内锥体排出。

3、撒料盘上方设有笼型转子。在选粉室内，上笼型转子分级圈表面附近的气流及分散于气流中的物料在分级圈的带动下与分级圈一起作高速转动，在分级圈一起作高速运动，在分级圈周围形成均匀强烈的涡旋气流。在此区域内，任何位置的离心力与抽吸力的关系都恒定不变，气流中的物料所受的离心力，大小可通过调整电机主轴的转速来调节。当转速增大时，该力也增大，此时如果保持风量一定，则切割粒径减小，成品砂中的含粉量增大；若转速减低，则成品砂中的细粉含量减少。

4、经上笼型转子分级后细颗粒随循环风进入外部各个旋风集尘器内。由于新设计的旋风集尘器进风口加设了导风板，在内锥筒增设了反射屏，下端增设了减速板，从而使旋风集尘器流体阻力大幅下降。循环风在导风板作用下，以较高的风速进入旋风收集器。在蜗牛角扩大部分风速突然降低，加速颗粒沉降，也提高了旋风集尘器的集尘效率。

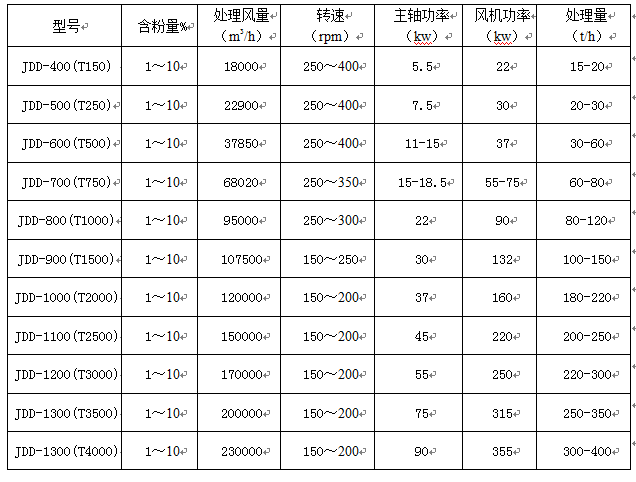

技术参数

机制砂选粉机技术参数表（本物料可替换为其部份粉体）

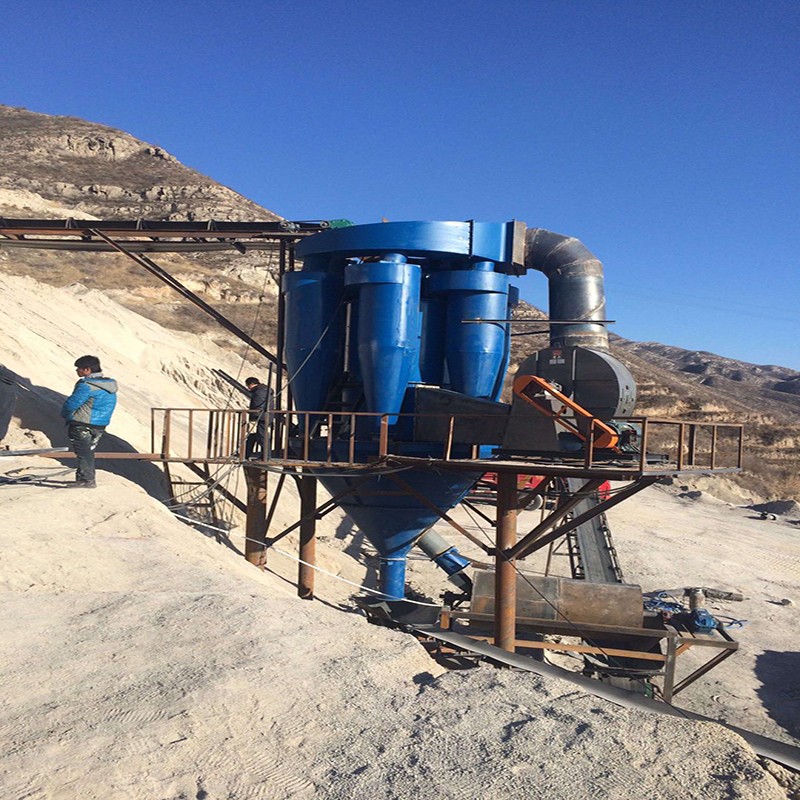

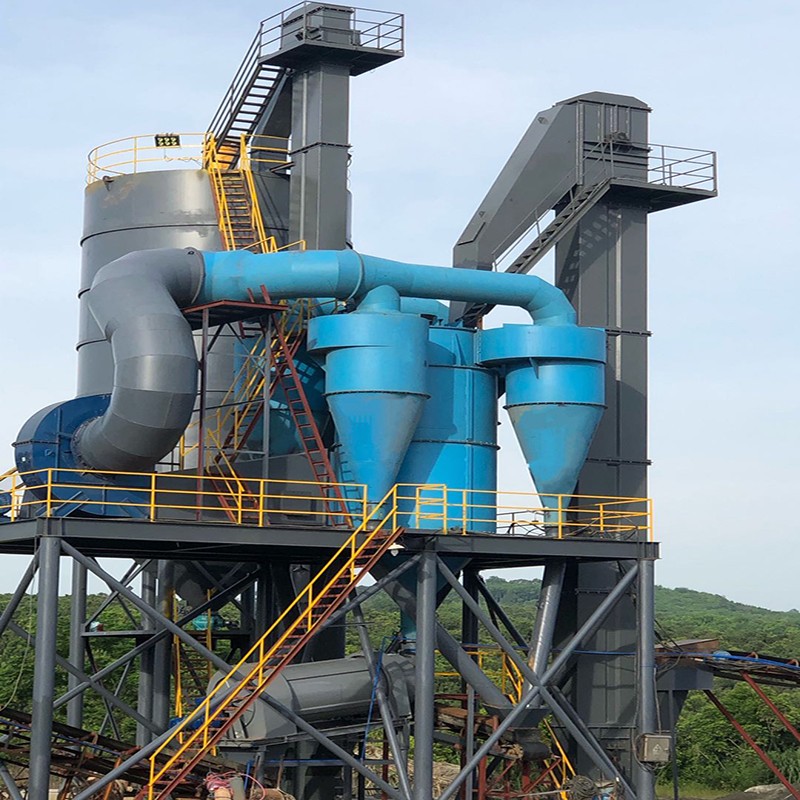

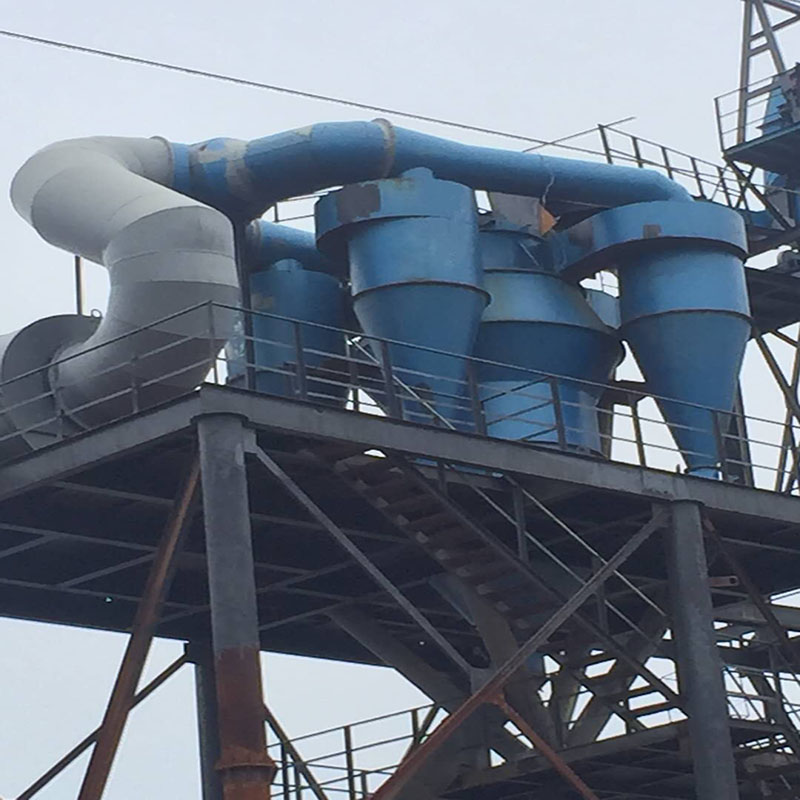

 现场实拍

工厂制造细节

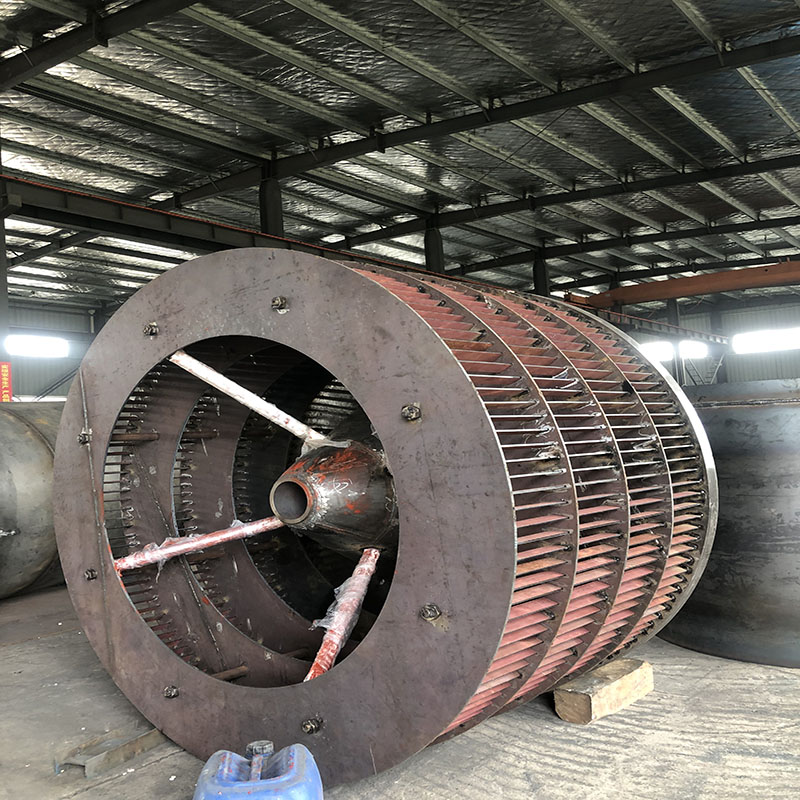

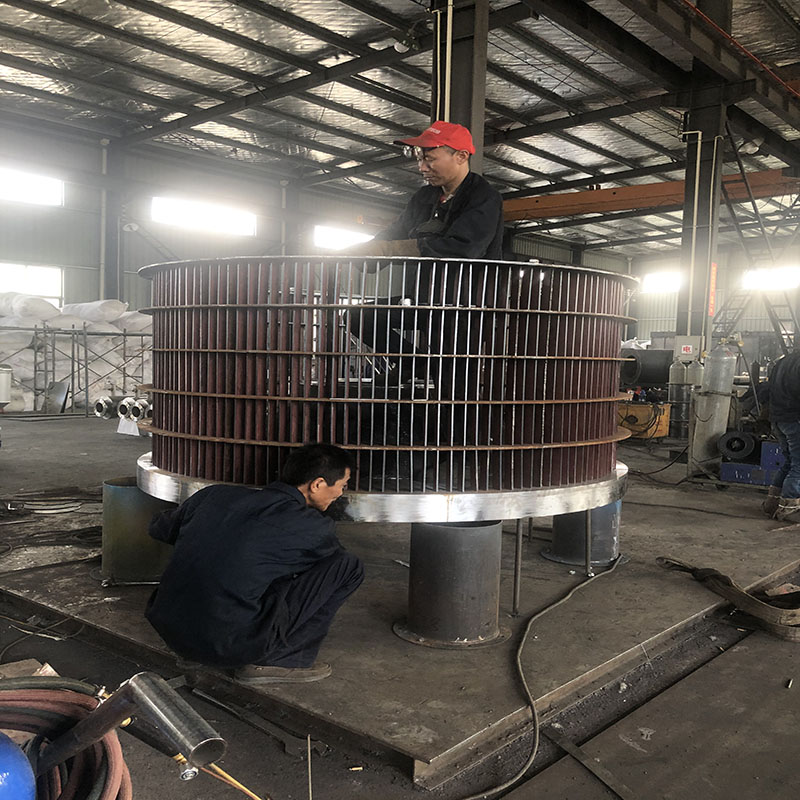

1\转笼采用进口复合式耐磨钢板,耐磨程度是普通钢板的10倍

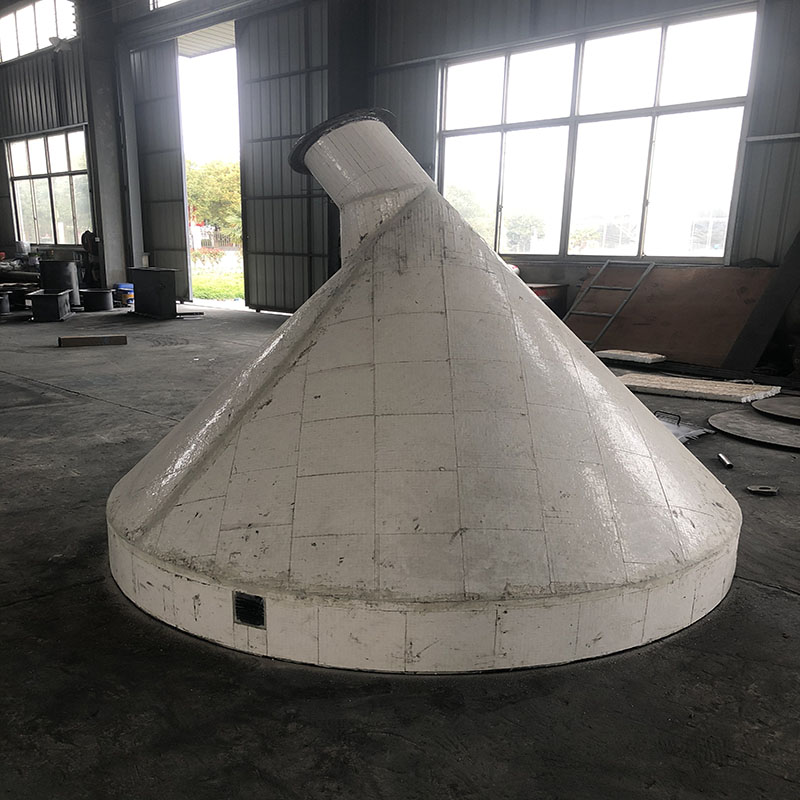

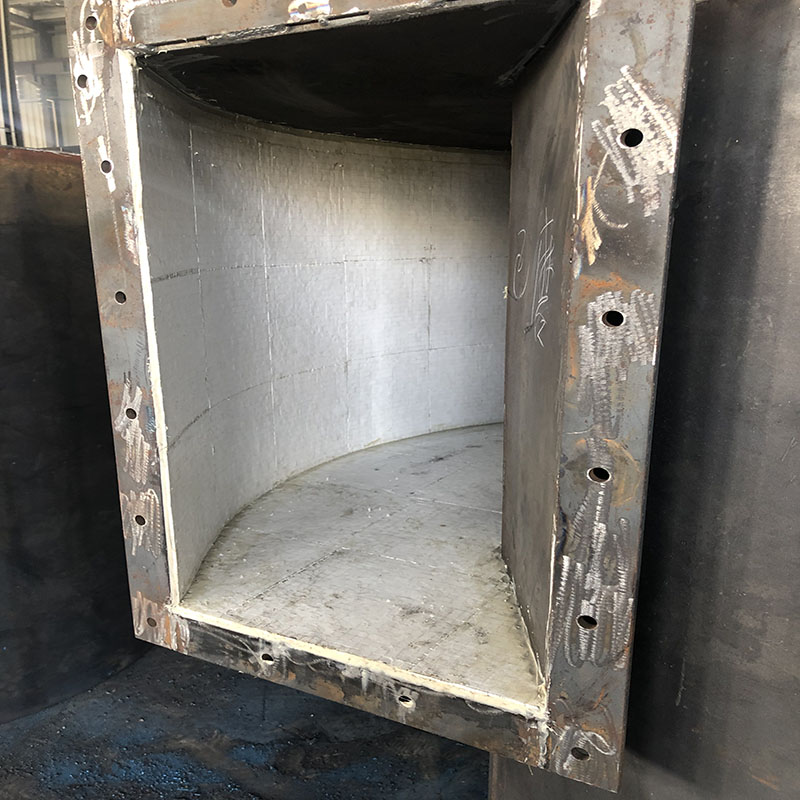

选粉机内部采用进口耐磨陶瓷粘贴,确保使用寿命

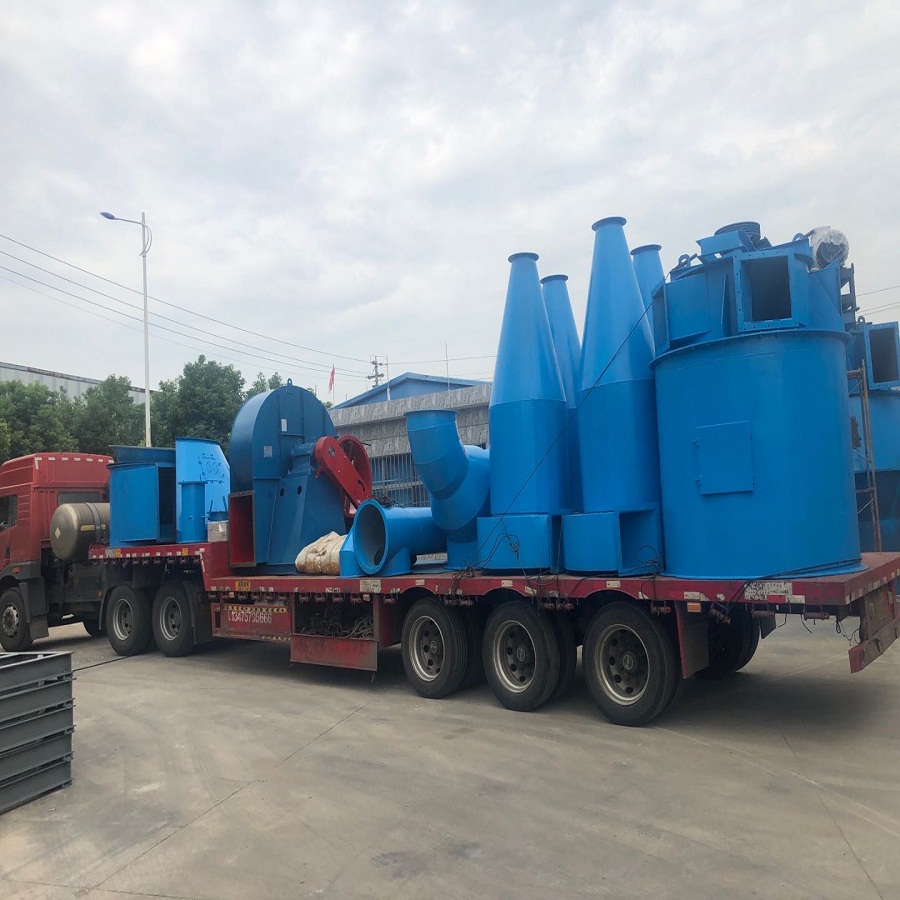

 发货现场

 我们只做精品,详询13815579979王先生
